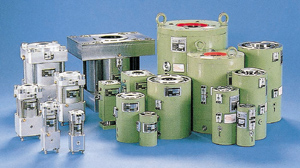

SITEMA

Single-acting safety catchers
落下防止装置：K・KR
ジテマ社製セーフティキャッチャー(クサビ式落下防止装置)

落下防止装置セーフティーキャッチャーは圧力によってクサビは解放側に作動し、無圧力になったときにクランプ側に作用します。さらに軸の効果あるいは落下する荷重エネルギーがクランプ力の増強に利用されます。
ドイツの安全規格「昇降機装置は上昇荷重に対し２倍の保持力を有していなければならない」を確実に満足します。また通常ラックピニオン等かなりのコストを必要としているが、丸軸のロットで可能ですのでコンパクトに設計することが可能となります。対応荷重10～450kN(を超えるサイズの特注品も承ります）

基本的動作
通常時、軸あるいはピストンは自由にスライドし、油圧のリークあるいは停電時など不測の緊急事態に落下する可動重量をメカ的にクランプする装置です。

通常時：油圧力によってクサビは開放側に移動します。
緊急時：無圧力＋スライド軸が下降を始めたとき、ばねとクサビが作動しスライド軸をクランプします。クサビは落下する自重によってさらに大きなエネルギーで落下を阻止します。
リセット：自重の持ち上げによってクサビは開放されます。

適用例
＊クランプ機構
油圧式エレベータ・リフト・作業用プラットホームetc.
＊保持機構
油圧プレス・ブローチ盤・トランスファー装置・真空機器・防火扉etc.
＊無段階クランプ機構
劇場用せり上がり装置・水泳プール深度調整装置・電動足場・支持シリンダー・索道テンション調整用シリンダーetc.

Double-acting locking units
ロックユニット：KB・KFH・KFP
クサビ式無段階両方向メカニカルロック
ロックユニットは無段階に希望する位置で軸をクランプする事ができます。そしてその軸方向のクランプ力は両方向ともに機能します。型式によって油圧か空圧によってアンクランプ側に働きます。そしてバネ力もしくは油圧力によってクランプ側に機能します。対応荷重10～450kN(を超えるサイズの特注品も承ります）

基本的動作
通常時、油圧（あるいは空圧）で軸あるいはピストンを自由にスライドさせ、ばね力（あるいは油圧）でメカニカルロックする装置です。

クランプ：ばね力で環状クサビはロック側へ移動します。
リリース：油・空圧によって環状クサビは開放側へ移動します。

適用例
＊無段階クランプ機構
プラスチック機械・圧延機・油圧サーボ機構・試験機etc.
＊制動機構
油・空圧シリンダーetc.
＊クランプ装置の弾性除去
工作機械の位置決め装置・鋳物機械・車両機器etc.
＊ワークのサポート
工作機械全般

より詳しい情報、ご質問、お問い合わせ等ありましたら、正規代理店の竹田商事（株）まで。

竹田商事（株）取扱商品一覧へ

安全第一をより具体的に
SITEMA製品の広範囲な実績は貴社の安全第一の設計思想にお役に立つと信じます。さらに詳細な技術情報は、当社までお問い合わせ下さい。貴社の使用目的や寸法・荷重などを当方までお送り下されば、より具体的なご提案図を提供させていただきます。

確かな安全のために
SITEMA社の製品は各国の技術監督機関や労働災害保険機構などの認可を受けています。
