ボルトが内蔵されており、キーレスで軸とハブを摩擦によって締結することができるダイアフラム型のキーレス摩擦締結要素です。 高い調芯機能と高弾性ばね鋼のワンピース物を弾性変形させて締結しますので、分解容易性を有してます。
対応軸径14〜300mm(を超えるサイズの特注品も承ります）

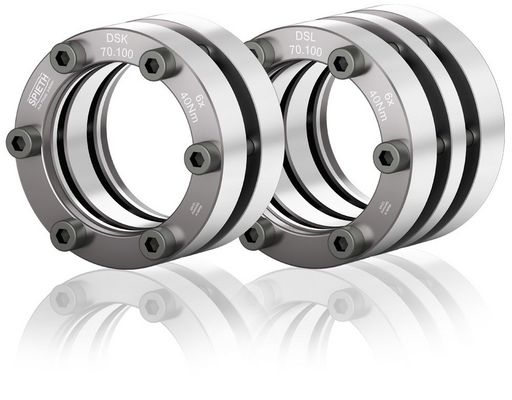

DSK-DSL、DSM、AK-AL/IK-ILシリーズは、軸とハブを摩擦力によって迅速・高精度に締結するために開発されたマシンエレメントです。この独創的な形状が高精度の締結を実現し、さらに組み付け分解も非常に楽に行うことができます。また締結部に軸方向や外径方向の寸法的な制約がある場合についても、各シリーズの中から必ず要求に合致する形式とサイズを見出すことができます。
これらのシリーズは軸方向に加圧することにより、内外径はラジアル方向に均等に弾性変形し、確実に回転軸を中心にして締結されます。さらに動バランスに優れていますので高速軸に最適です。
DSK-DSL、AK-AL / IK-ILシリーズは仕上げ公差h5(max.h6)軸に適合し、DSMはモータ軸に特化したシリーズで相手軸の公差はφ50まではk6、φ55以上はm6に適合します。
さらに種々の技術情報を用意していますので、設計時には必ずご連絡ください。
