精密ロックナット

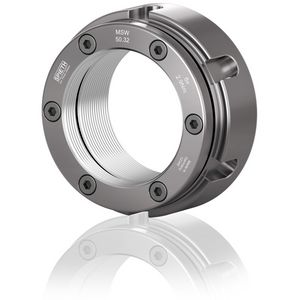

MSW
ドイツINA社と共同開発され、MSRより高いロック力、スラスト荷重を実現できます。
対応軸径20〜85mm(を超えるサイズの特注品も承ります)

MSR・MSA・MSWシリーズはねじフランク部のアソビを除去し、さらに高精度な座面調整(直角度)が可能なロックナットです。特異な断面形状特性がスピンドル軸とナットの芯を一致させ、同時にロック力を向上させる理想的なロックナットです。
その高い軸方向の剛性は高レベルの動的応力を許容し、さらに座面の摩擦力に頼らずロックしますので、特に高速軸受けなどが要求するデリケートなプリロードを調整することができ、外周は円筒状ですぐれた動バランスを有しますので高速軸に最適です。なお、ねじの仕上げ精度はISO 5H"fine"級です。
AMシリーズは倍力機構を内蔵する特殊ロックナットです。そのため頻繁な着脱も小さな力で実行できます。種々の技術情報を用意していますので、設計時には必ずご連絡ください。



精密ロックナットMSWのサイズ一覧表、
スペック表PDFファイルダウンロード

こちらをクリックしてください。

トラブルを回避するために
摩擦締結要素は、適用を誤りますと思わぬトラブルを招き、多大な損害を受けることがありますが、それらの多くは相手部材の剛性不足や要素の選定エラーに起因するものが大半です。間違いのない設計とより効果的省コストのために当社の蓄積されたデータ・ノウハウをお問い合わせください。
