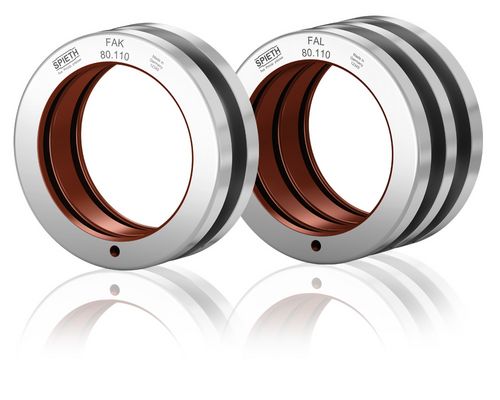

クランピングスリーブFAK FAL

すべり軸受類
内周面にプラスティックコーティングを施しており、ボーリングシャフトなど軸が摺動するときのアソビを極めて小さいレベルで行うことができます。さらに任意の位置に芯出しされた状態で保持(クランプ)する事もできます。
対応軸径20〜150mm(を超えるサイズの特注品も承ります)

FAK-FALシリーズの構造はクランピングスリーブと同じく凹凸形状をしていますが、主用途はスベリ機能を目的とします。付加機能としてクランピングスリーブの約25%程度の締結能力も有しています。
軸方向に加圧することにより、径方向に弾性変形しハブ側に強固に締結されます。しかし内周部は軸と接触せずクリアランスが存在し、さらに加圧しますとそのクリアランスが消滅します。そこから徐々に加圧力を弱めることによって設計意図通りのクリアランスを求めることができます。FAK-FALシリーズの素材は高弾性鋼製で内周面には低摩擦プラスチックコーティングがされています。



クランピングスリーブFAK、FALのサイズ一覧表、
スペック表PDFファイルダウンロード

こちらをクリックしてください。

トラブルを回避するために
摩擦締結要素は、適用を誤りますと思わぬトラブルを招き、多大な損害を受けることがありますが、それらの多くは相手部材の剛性不足や要素の選定エラーに起因するものが大半です。間違いのない設計とより効果的省コストのために当社の蓄積されたデータ・ノウハウをお問い合わせください。

竹田商事(株)
より詳しい情報、ご質問、お問い合わせ等ありましたら、SPIETH製品正規代理店の竹田商事(株)まで。
